204-07
Mehrfach-Tragplatte und Schieberkappe für Combi-III- und Combi-IV-Schieber "E3"
| Material: |
Tragplatte: Beton Kappe: GJL-250, schwarz getaucht Deckel: GJS-400, Hawle-Epoxy-Pulverbeschichtung |
|---|---|
| Medium | Trinkwasser |

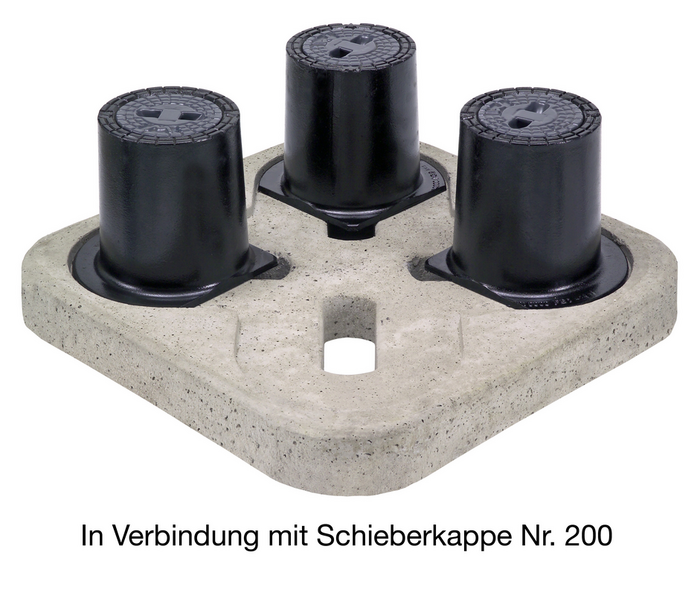

Die Mehrfach-Tragplatte aus Beton dient zur Aufnahme für bis zu 4 speziell angeschrägte Hawle-Schieberkappen (Best.-Nr. 2000060000) auf den tiefergesetzten Auflageflächen der Tragplatte.
Verwendung:
Combi-III- und Combi-IV-Schieber „E2“,
DN 80 - DN 200
Einbauhöhe:
Kappe + Tragplatte = 285 mm
|
Best.-Nr.
|
B |
B1 |
Deckelaufschrift |
Bezeichnung |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|
|
2000060000
|
329 mm | 700 mm | W | angeschrägte Straßenkappe | 12,70 kg | |||
|
2042004001
|
329 mm | 700 mm | Mehrfachtragplatte aus Beton | 67,22 kg |
|
