236-00

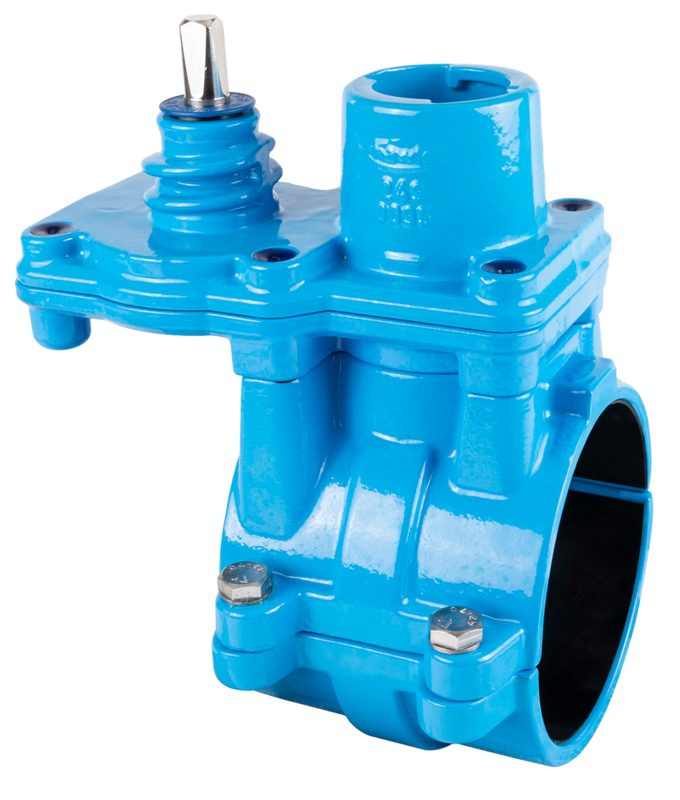

HAKU-Hawlinger mit vertikaler ZAK®-Muffe

HAKU-Hawlinger sind f├╝r die Montage auf PE-Rohre nach DIN 8074 und PVC-Rohre nach DIN 8062 zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Au├čendurchmesser kalibriert. Eine unzul├Ąssige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschl├Ąge verhindert.

Der vertikale ZAK®-Muffen-Abgang dient in Kombination mit ZAK®-Spitzend-Fittings zum Anschluss von Hausanschlussleitungen.

Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger┬« erfolgt die Absperrung ├╝ber eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Geh├Ąuse verschlei├čarm, horizontal gegen feste, metallische Anschl├Ąge bewegt.

Zum ├ľffnen bzw. Schlie├čen des Durchgangs ist lediglich eine Halbumdrehung (180┬░) erforderlich.

In Kombination mit einem Anbohrger├Ąt (z.B. Hawle-Anbohrger├Ąt HAWLOMAT, Best.-Nr. 830-00) erm├Âglicht das Absperrsystem eine einfache, problemlose Anbohrung der Hauptleitung, auch im Betriebszustand.

Material: Geh├Ąuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl
Dichtungen: EPDM gem├Ą├č DVGW W 270 f├╝r Wasser bzw. NBR f├╝r Gas
Max. Betriebsdruck: Gas: 1 bar (nur PVC)
Trinkwasser: 16 bar
Medium Trinkwasser / Gas
Best.-Nr.
*)
d

Bezeichnung

Abgang
oben

L

A

B

C

D

max.
Bohrung
Medium Gewicht A-Text 3D Merkliste
2360633203
  63 mm   ZAK 34 100 mm 165 mm 125 mm 110 mm 68 mm 24 mm 0,00 kg
2360903200
1) 90 mm   ZAK 34 120 mm 175 mm 155 mm 110 mm 68 mm 24 mm 6,40 kg
2360905000
  90 mm   ZAK 46 120 mm 205 mm 155 mm 115 mm 82 mm 36 mm 7,80 kg
2361103200
  110 mm   ZAK 34 120 mm 175 mm 170 mm 110 mm 68 mm 24 mm 7,00 kg
2361105000
  110 mm   ZAK 46 120 mm 205 mm 170 mm 115 mm 82 mm 36 mm 8,20 kg
2361253200
  125 mm   ZAK 34 120 mm 175 mm 190 mm 110 mm 68 mm 24 mm 7,10 kg
2361255000
  125 mm   ZAK 46 120 mm 205 mm 190 mm 115 mm 82 mm 36 mm 9,00 kg
2361403200
  140 mm   ZAK 34 120 mm 175 mm 205 mm 110 mm 68 mm 24 mm 7,60 kg
2361405000
  140 mm   ZAK 46 120 mm 205 mm 205 mm 115 mm 82 mm 36 mm 9,20 kg
2361603200
  160 mm   ZAK 34 120 mm 175 mm 230 mm 110 mm 68 mm 24 mm 8,30 kg
2361605000
  160 mm   ZAK 46 120 mm 205 mm 230 mm 115 mm 82 mm 36 mm 9,80 kg
2361805000
  180 mm   ZAK 46 120 mm 205 mm 250 mm 115 mm 82 mm 36 mm 10,20 kg
2362253200
  225 mm   ZAK 34 120 mm 175 mm 305 mm 110 mm 68 mm 24 mm 10,90 kg
2362255000
  225 mm   ZAK 46 120 mm 205 mm 305 mm 115 mm 82 mm 36 mm 13,10 kg
2362505003
1) 250 mm   ZAK 46 180 mm 235 mm 350 mm 135 mm 82 mm 36 mm 17,70 kg
2362805003
1) 280 mm   ZAK 46 180 mm 235 mm 377 mm 140 mm 82 mm 36 mm 17,60 kg
2363155003
1) 315 mm   ZAK 46 180 mm 235 mm 408 mm 140 mm 82 mm 36 mm 20,70 kg
2400000009
    Mehrpreis f├╝r Entleerung               0,00 kg
8700000000
    Mehrpreis f├╝r Spindelbohrung               0,00 kg
Zur Merkliste
1)
Werkseitig fix montierte Anbohrarmatur, bestehend aus HAKU-Anbohrbr├╝cke und Einschraub-Hawlinger.

Artikelnummern und Preise f├╝r Gas auf Anfrage. ACHTUNG: Anwendungsbereich Gas nur mit PVC-Rohren m├Âglich!
