Die Schachtabdeckung für Hawle Wasserzählerschacht (Best.-Nr. 205-01) ist nicht im Lieferumfang enthalten und separat zu bestellen.
-
Der Wasserzähler ist bauseits zu stellen.
298-00

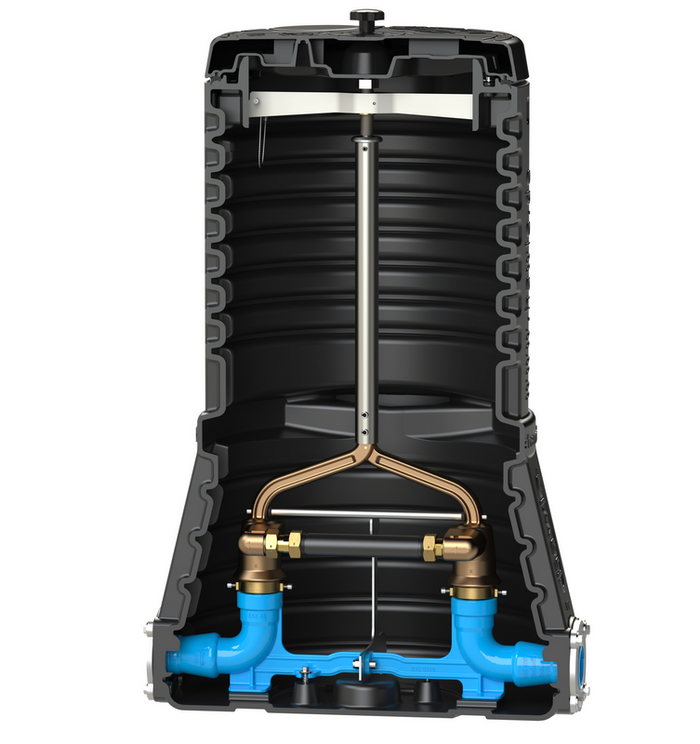

Hawle Wasserzählerschacht 2.0
| Material: |
Schachtkorpus: PE Schachtdeckel: PE und NBR-Dichtung Zählergarnitur: Rotguss Spannjoch: GJS-400, Hawle-Epoxy-Pulverbeschichtung Dichtungen: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: | 10 bar |
| Medium | Trinkwasser |
Mögliche Wasserzähler:
- Baulänge 190 mm
- Anschluss 1”
- analoge oder digitale Ausführung
- Q3 = 4
Beschreibung
Der Hawle Wasserzählerschacht 2.0 ist für den Einbau an Wasserhausanschlüssen bei Neubau oder Sanierung geeignet. Der Wasserzählerschacht 2.0 kann zudem in Baugebieten mit der Gefährdung von drückendem Grundwasser oder Überschwemmungen eingesetzt werden. Der Schachtkorpus dichtet zuverlässig gegen von außen drückendem Wasser ab. Die spezielle Außenkontur verhindert ein Auftreiben des Schachtes, zusätzlich kann der Schacht durch die vorhandenen Laschen an einem Fundament befestigt werden.
Zum einfachen Auslesen der Wasserzähler oder für Wartungszwecke, kann die im Wasserzählerschacht eingebaute Wasserzählergarnitur unter Betriebsdruck entnommen werden. Der in der Absperr-armatur integrierte Dichtkegel sperrt bei der Entnahme der Wasserzählergarnitur automatisch ab. Dadurch entfällt ein zusätzliches Absperren der Trinkwasserleitung.
Durch die Verwendung von digitalen Wasserzählern ist ein komfortables Auslesen mit Fernauslesegeräten durch den Betreiber möglich. Dazu kann eine externe Antenne verwendet werden (siehe Mehrpreis).
Die separat erhältliche Schachtabdeckung für Hawle Wasserzählerschacht 2.0 (Best.-Nr. 205-01) ist in den Varianten B 125 Guss-Ausführung sowie A 15 Guss- oder PE-Ausführung erhältlich. Mit Hilfe des am Deckel / Rahmen angebrachten Teleskoprohrs, kann an dem verbauten Wasserzählerschacht ein Höhenausgleich von
0 - 30 cm vorgenommen werden.
Der Hawle Wasserzählerschacht 2.0 ist in den Rohrdeckungen 1,00 m, 1,25 m und 1,50 m und einem Kombinationsanschluss mit zwei Abgangsvarianten ZAK 46 Muffe mit integriertem Steckfitting für PE-Rohre d 40 erhältlich.
|
Best.-Nr.
|
max. Betriebsdruck |
Bezeichnung |
RD |
d |
Abgang |
B |
H1 |
H2 |
h3 |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2981460100
|
10 bar | 1,00 m | 460 mm | ZAK 46 / d 40 mm | 640 mm | 70 mm | 970 mm | 1005 mm | 34,50 kg | ||||
|
2981460125
|
10 bar | 1,25 m | 460 mm | ZAK 46 / d 40 mm | 640 mm | 70 mm | 1220 mm | 1255 mm | 38,00 kg | ||||
|
2981460150
|
10 bar | 1,50 m | 460 mm | ZAK 46 / d 40 mm | 640 mm | 70 mm | 1470 mm | 1505 mm | 43,50 kg | ||||
|
2988000500
|
Mehrpreis externe Antenne | 0,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Wasserzählerschacht |
|
Prospekte
|
|---|
| Prospekt - Wasserzählerschacht |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 204-10 | Tragplatte zu Schachtabdeckung für Hawle Wasserzählerschacht 2.0 |
| 205-01 | Schachtabdeckung für Hawle Wasserzählerschacht 2.0 |
| 298-01 | Spül- und Bauwasseranschluss zu Hawle Wasserzählerschacht 2.0 |
| 601-00 | Abziehschalen |
