359-01

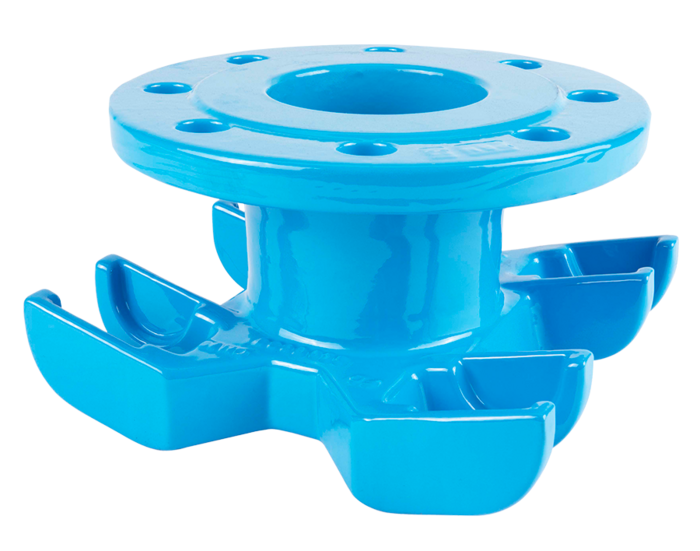

Doppelbügel-Anbohrschelle mit Flansch-Abgang
| Material: | GJS-400, Hawle-Epoxy-Pulverbeschichtung |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Gas: 5 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Gas / Abwasser |
Doppelbügel-Anbohrschellen mit Flansch-Abgang sind für die Montage auf Guss-, Stahl- und AZ-Rohren von DN 150 - DN 500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über je zwei Haltebügel (Best.-Nr. 309-00, Best.-Nr. 310-00, Best.-Nr. 311-00, 311-01, 311-02, 311-03) und einer Satteldichtung (Best.-Nr. 317-00 bzw. Best.-Nr. 318-00) entsprechend der Nennweite des Hauptrohres.
Der Flansch-Abgang dient zur Anbindung von Armaturen und Formstücken (z.B. Schieber, Hydranten, Be- und Enlüftungsventile etc.). Die Anbohrschelle mit Flansch-Abgang DN 80 ermöglicht in Kombination mit der Zwischenflansch-Hilfsabsperrung
(Best.-Nr. 373-00, DN 80) und entsprechendem Anbohrgerät eine problemlose Anbohrung der Hauptleitung, auch im Betriebszustand.
Max. Bohrung bei Flansch DN 80:
Rohr DN 150: 70 mm
Rohr DN 200-500: 75 mm
Max. Bohrung bei Flansch DN 100:
Rohr DN 200: 85 mm
Rohr DN 250-500: 95 mm
Flanschanschlussmaße: gemäß EN 1092-2
|
Best.-Nr.
|
*) |
Flansch DN |
Rohr DN |
max. Betriebsdruck |
A |
B |
C |
Rohrart |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3590800000
|
1) | 80 | 150 - 500 | 16 bar | 200 mm | 185 mm | 120 mm | Guss|Stahl|AZ | 7,60 kg | |||
|
3591000000
|
2) | 100 | 200 - 500 | 16 bar | 200 mm | 185 mm | 120 mm | Guss|Stahl|AZ | 7,90 kg |
-
Andere Nennweiten auf Anfrage
|
