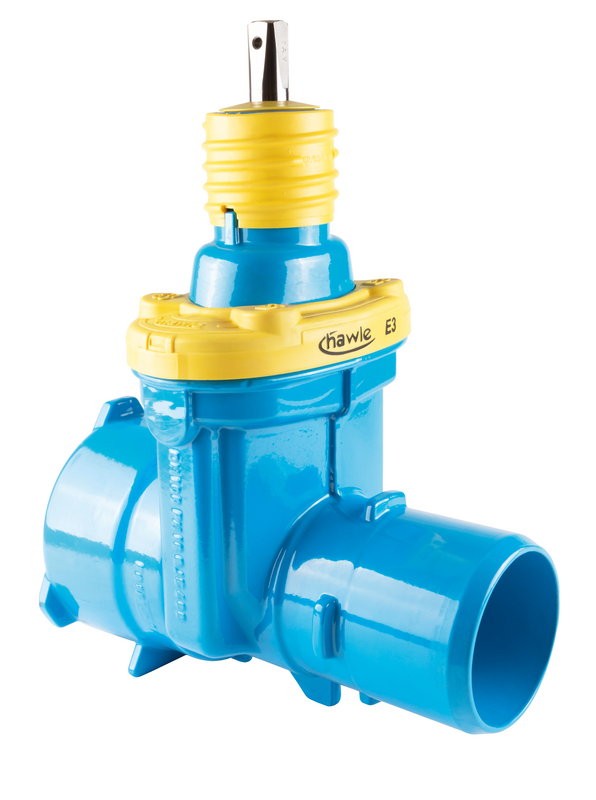

HSM-Schieber "E3" - System BAIO® für Gas

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 451-00G) oder gleichwertig
Absperrschieber weichdichtend, einerseits mit BAIO-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren, andererseits mit BAIO-Spitzende mit Gussrohr-Außendurchmesser nach DIN 28610 und Verriegelungsnocken für Zugsicherung in Formstücken mit Doppelfunktionsmuffen.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1.

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, NBR für Gas

Medium: Gas
Max. Betriebsdruck: 16 bar
BAIO-Muffe inklusive BAIO-Lippendichtung (BLD) für Gas, Verwendung: BAIO-Spitzenden, Gussrohre nach EN 545, Stahlrohre mit Gussrohraußendurchmesser, PE-Einschweißende, Stahl-Einschweißende

DN 80

Optionales Zubehör:
Entriegelungssicherung für BAIO-Spitzenden (Best.-Nr.: 529-05)
Mehrpreis BBD-Dichtung für BLUTOP-Rohre (Best.-Nr.: 529-02)
Mehrpreis GKS-Dichtung für PE-/PVC-Rohre (Best.-Nr.: 529-01)
Muffen-Schmutzdichtung für PE-/PVC-Rohre (Best.-Nr.: 529-04)

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 451-00G) oder gleichwertig
Absperrschieber weichdichtend, einerseits mit BAIO-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren, andererseits mit BAIO-Spitzende mit Gussrohr-Außendurchmesser nach DIN 28610 und Verriegelungsnocken für Zugsicherung in Formstücken mit Doppelfunktionsmuffen.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1.

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, NBR für Gas

Medium: Gas
Max. Betriebsdruck: 16 bar
BAIO-Muffe inklusive BAIO-Lippendichtung (BLD) für Gas, Verwendung: BAIO-Spitzenden, Gussrohre nach EN 545, Stahlrohre mit Gussrohraußendurchmesser, PE-Einschweißende, Stahl-Einschweißende

DN 100

Optionales Zubehör:
Entriegelungssicherung für BAIO-Spitzenden (Best.-Nr.: 529-05)
Mehrpreis BBD-Dichtung für BLUTOP-Rohre (Best.-Nr.: 529-02)
Mehrpreis GKS-Dichtung für PE-/PVC-Rohre (Best.-Nr.: 529-01)
Muffen-Schmutzdichtung für PE-/PVC-Rohre (Best.-Nr.: 529-04)

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 451-00G) oder gleichwertig
Absperrschieber weichdichtend, einerseits mit BAIO-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren, andererseits mit BAIO-Spitzende mit Gussrohr-Außendurchmesser nach DIN 28610 und Verriegelungsnocken für Zugsicherung in Formstücken mit Doppelfunktionsmuffen.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1.
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, NBR für Gas

Medium: Gas
Max. Betriebsdruck: 16 bar
BAIO-Muffe inklusive BAIO-Lippendichtung (BLD) für Gas, Verwendung: BAIO-Spitzenden, Gussrohre nach EN 545, Stahlrohre mit Gussrohraußendurchmesser, PE-Einschweißende, Stahl-Einschweißende

DN 125

Optionales Zubehör:
Entriegelungssicherung für BAIO-Spitzenden (Best.-Nr.: 529-05)
Mehrpreis BBD-Dichtung für BLUTOP-Rohre (Best.-Nr.: 529-02)
Mehrpreis GKS-Dichtung für PE-/PVC-Rohre (Best.-Nr.: 529-01)
Muffen-Schmutzdichtung für PE-/PVC-Rohre (Best.-Nr.: 529-04)

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 451-00G) oder gleichwertig
Absperrschieber weichdichtend, einerseits mit BAIO-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren, andererseits mit BAIO-Spitzende mit Gussrohr-Außendurchmesser nach DIN 28610 und Verriegelungsnocken für Zugsicherung in Formstücken mit Doppelfunktionsmuffen.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1.
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing

Keil: GJS-400, NBR für Gas
Medium: Trinkwasser
Max. Betriebsdruck: 16 bar
BAIO-Muffe inklusive BAIO-Lippendichtung (BLD) für Gas, Verwendung: BAIO-Spitzenden, Gussrohre nach EN 545, Stahlrohre mit Gussrohraußendurchmesser, PE-Einschweißende, Stahl-Einschweißende
DN 150

Optionales Zubehör:
Entriegelungssicherung für BAIO-Spitzenden (Best.-Nr.: 529-05)
Mehrpreis BBD-Dichtung für BLUTOP-Rohre (Best.-Nr.: 529-02)
Mehrpreis GKS-Dichtung für PE-/PVC-Rohre (Best.-Nr.: 529-01)
Muffen-Schmutzdichtung für PE-/PVC-Rohre (Best.-Nr.: 529-04)

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 451-00G) oder gleichwertig
Absperrschieber weichdichtend, einerseits mit BAIO-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren, andererseits mit BAIO-Spitzende mit Gussrohr-Außendurchmesser nach DIN 28610 und Verriegelungsnocken für Zugsicherung in Formstücken mit Doppelfunktionsmuffen.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1.
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, NBR für Gas

Medium: Gas
Max. Betriebsdruck: 16 bar
BAIO-Muffe inklusive BAIO-Lippendichtung (BLD) für Gas, Verwendung: BAIO-Spitzenden, Gussrohre nach EN 545, Stahlrohre mit Gussrohraußendurchmesser, PE-Einschweißende, Stahl-Einschweißende

DN 200

Optionales Zubehör:
Entriegelungssicherung für BAIO-Spitzenden (Best.-Nr.: 529-05)
Mehrpreis GKS-Dichtung für PE-/PVC-Rohre (Best.-Nr.: 529-01)
Muffen-Schmutzdichtung für PE-/PVC-Rohre (Best.-Nr.: 529-04)
