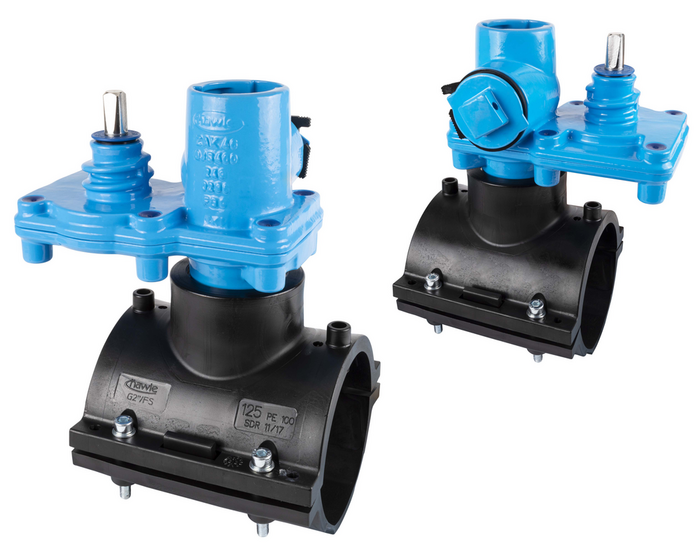

Hawlinger s horizontalnim ZAK® priključkom 90° u odnosu na smjer cjevovoda i s obujmicom za zavarivanje
| Materijal: |
Kućište: GJS-400 Hawle epoksidna praškasta zaštita Vreteno i pogon zaporne pločice: nehrđajući čelik Zaporna pločica: nehrđajući čelik Brtve: EPDM prema KTW-BWGL za pitku vodu Obujmica HA-WELD: PE 100 |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Hawlinger s HA-WELD obujmicom za zavarivanje je namijenjena za zavarivanje na PE cijevi prema DIN 8074.
Gornji priključak s ZAK® naglavkom služi u kombinaciji s fitingom sa ZAK® utičnim krajem za spoj cjevovoda za kućni priključak.
Kod svih Hawle armatura za ubušivanje tipa Hawlinger, armatura se zatvara pomoću ekscentra i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kućištu do čvrstih metalnih graničnika.
Za otvaranje odnosno zatvaranje armature je potrebno pola okretaja (180°). U kombinaciji s garniturom za ubušivanje ovaj sistem omogućuje jednostavno bušenje glavnog cjevovoda i pod tlakom.
|
Kat.br.
|
L |
Opis |
B |
D |
H |
Promjer bu |
Outlet O |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2390633220
|
186 mm | 120 mm | 63 mm | 246 mm | 24 mm | ZAK 34 | 4,30 kg | ||||
|
2390903220
|
200 mm | 145 mm | 90 mm | 276 mm | 24 mm | ZAK 34 | 5,05 kg | ||||
|
2390905020
|
229 mm | 145 mm | 90 mm | 273 mm | 36 mm | ZAK 46 | 6,90 kg | ||||
|
2391103220
|
202 mm | 180 mm | 110 mm | 299 mm | 24 mm | ZAK 34 | 5,20 kg | ||||
|
2391105020
|
230 mm | 180 mm | 110 mm | 295 mm | 36 mm | ZAK 46 | 7,10 kg | ||||
|
2391253220
|
202 mm | 180 mm | 125 mm | 310 mm | 24 mm | ZAK 34 | 5,30 kg | ||||
|
2391255020
|
230 mm | 180 mm | 125 mm | 306 mm | 36 mm | ZAK 46 | 7,20 kg | ||||
|
2391603220
|
202 mm | 220 mm | 160 mm | 345 mm | 24 mm | ZAK 34 | 5,50 kg | ||||
|
2391605020
|
230 mm | 220 mm | 160 mm | 341 mm | 36 mm | ZAK 46 | 8,10 kg | ||||
|
2391803220
|
201 mm | 245 mm | 180 mm | 365 mm | 24 mm | ZAK 34 | 5,60 kg | ||||
|
2391805020
|
230 mm | 245 mm | 180 mm | 361 mm | 36 mm | ZAK 46 | 8,30 kg | ||||
|
2392253220
|
202 mm | 295 mm | 225 mm | 411 mm | 24 mm | ZAK 34 | 6,30 kg | ||||
|
2392255020
|
230 mm | 295 mm | 225 mm | 408 mm | 36 mm | ZAK 46 | 9,00 kg | ||||
|
2400000009
|
Nadoplata za drenažni ispust | 0,00 kg | |||||||||
|
8700000000
|
Nadoplata za vretenasto ubušivanje | 0,00 kg |
|
