Posebne duljine na upit.
Alternativa: Izvedba s utičnim poklopcem (tvornička montaža) Br. narudžbe 490 080 0520 -
Zaobilazni set/unaprijed određena točka loma (br. narudžbe 490.080.0580)
-
Nadoplata za drenažnu cijev (art.br. 4910800505) za drenažu pri ugradnji u područjima s visokom razinom podzemne vode
-
Na upit moguća izvedba s podešavanjem visine odnosno kao TELE hidrant.
-
Dostupno i na zahtjev s prednjim izlazom (ZAK46, 1 1/2" ili 1 1/2" s brtvenom površinom)
490-01

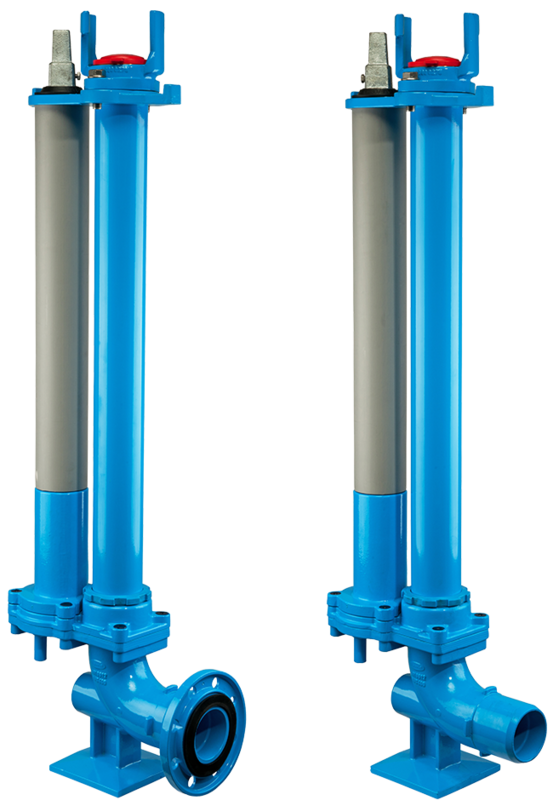

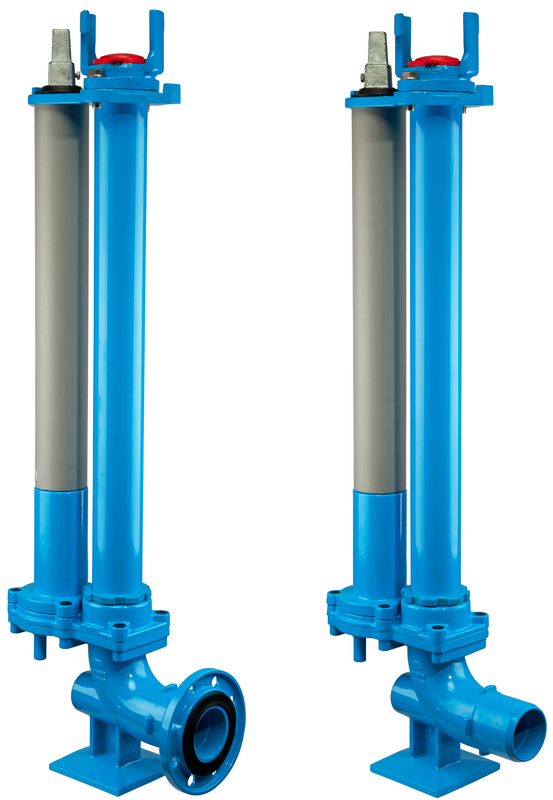

Podzemni hidrant slobodnog presjeka s EN komadom
| Materijal: |
Lijevani dijelovi: GJS-400, Hawle epoksidna praškasta zaštita Cijev medija: nehrđajući čelik, Hawle epoksidna praškasta zaštita Vreteno / utična pločica / pogon utične pločice: nehrđajući čelik Zaštitna cijev: PP (Polypropylen) Brtve: EPDM prema KTW-BWGL |
|---|---|
| Max. radni tlak: | Pitka voda: 16 bar |
| Medij | Pitka Voda |
Podzemni hidrant slobodnog presjeka s EN komadom zahvaljujući slobodnom presjeku postiže povoljnije hidrauličke uvjete u odnosu na uobičajene izvedbe hidranata sa zatvaranjem s kuglom. Kompaktna izvedba omogućava, u usporedbi s uobičajenim izvedbama hidranata, jako male količine stajaće vode u hidrantu te osigurava jednostavnu i brzu montažu. Zatvaranje armature se izvodi pomoću mehanizma i zaporne pločice od nehrđajućeg čelika. Zaporna pločica se horizontalno pomiče u kučištu do čvrstih graničnika
Protok: Q=153 m³/h uz pad tlaka od 1 bar
min.presjek: 70 mm
Spoj: BAIO utični kraj, prirubnica ili PE kraj
Otvaranje/zatvaranje: 15 okretaja
Drenažni ispust: prema DIN EN 1074-6
Za hidrante sa BAIO utičnim krajem predvidjeti osigurač od onečišćenja i okretanja.
Više informacija možete vidjeti u općim uputama na početku poglavlja odnosno u tehničkom opisu na kraju poglavlja.
|
Kat.br.
|
*) |
DN |
Max. radni tlak |
RD |
Spoj |
A |
B |
B1 |
Medij | Težina | A-Text | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4900851001
|
1) | 80 | 16 bar | 1,00 | Utični kraj | 1010 mm | 420 mm | 305 mm | 44,80 kg | |||
|
4900851251
|
1) | 80 | 16 bar | 1,25 | Utični kraj | 1260 mm | 420 mm | 305 mm | 46,00 kg | |||
|
4900851501
|
1) | 80 | 16 bar | 1,50 | Utični kraj | 1510 mm | 420 mm | 305 mm | 48,00 kg | |||
|
4900861001
|
80 | 16 bar | 1,00 | Prirubnica | 1010 mm | 420 mm | 305 mm | 47,00 kg | ||||
|
4900861251
|
80 | 16 bar | 1,25 | Prirubnica | 1260 mm | 420 mm | 305 mm | 49,00 kg | ||||
|
4900861501
|
80 | 16 bar | 1,50 | Prirubnica | 1510 mm | 420 mm | 305 mm | 51,00 kg |
|
