490-01
Freistrom-Unterflurhydrant mit Fußkrümmer

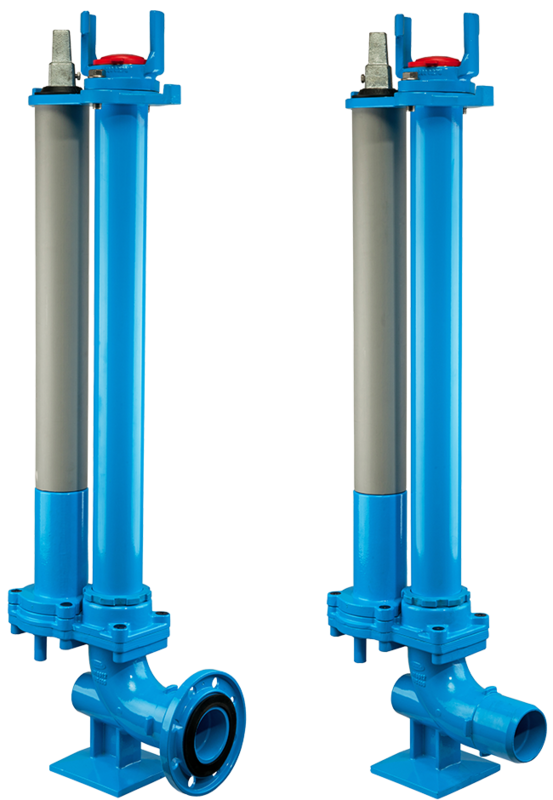

Beim Hawle-Unterflurhydrant mit angegossenem Fußkrümmer ergeben sich in Offenstellung durch die Trennung von Betätigungs- und Mediumrohr wesentlich günstigere hydraulische Verhältnisse als bei Hydranten mit herkömmlicher Ventilkegelabsperrung. Die kompakte Bauweise gewährleistet im Vergleich zu herkömmlichen Unterflurhydranten eine äußerst geringe Menge an stagnierendem Wasser und ermöglicht zudem eine einfache und schnelle Montage. Die Absperrung erfolgt über eine Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird über Exzentermechanismus und Getriebe in einem Gehäuse, verschleißarm horizontal gegen feste metallische Anschläge bewegt.

Bei der Ausführung mit horizontalem BAIO®-Spitzend-Abgang ist beim Anschluss von Formstücken die Entriegelungssicherung Best.-Nr. 529-05 (siehe Produktergänzungen) zu verwenden.
Q = 153 m³/h bei 1 bar Druckdifferenz
min. Querschnitt: 70 mm
Abgang: BAIO®, zugfester Losflansch
Öffnen/Schließen: 15 Umdrehungen
Entleerung: gemäß DIN EN 1074-6

Freistrom-UFH entsprechend EN 14339, DIN EN 1074 und DVGW W386
Klauenkupplung nach W386 für Standrohre nach DIN 14375-1

Weiterlesen Reduzieren
Material: Gussbauteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Mediumrohr: nichtrostender Stahl,
Hawle-Epoxy-Pulverbeschichtung
Spindel/Steckscheibe/Steckscheibenantrieb: nichtrostender Stahl
Schutzrohr: PP (Polypropylen)
Dichtungen: EPDM gemäß DVGW W 270
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

Beim Hawle-Unterflurhydrant mit angegossenem Fußkrümmer ergeben sich in Offenstellung durch die Trennung von Betätigungs- und Mediumrohr wesentlich günstigere hydraulische Verhältnisse als bei Hydranten mit herkömmlicher Ventilkegelabsperrung. Die kompakte Bauweise gewährleistet im Vergleich zu herkömmlichen Unterflurhydranten eine äußerst geringe Menge an stagnierendem Wasser und ermöglicht zudem eine einfache und schnelle Montage. Die Absperrung erfolgt über eine Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird über Exzentermechanismus und Getriebe in einem Gehäuse, verschleißarm horizontal gegen feste metallische Anschläge bewegt.

Bei der Ausführung mit horizontalem BAIO®-Spitzend-Abgang ist beim Anschluss von Formstücken die Entriegelungssicherung Best.-Nr. 529-05 (siehe Produktergänzungen) zu verwenden.
Q = 153 m³/h bei 1 bar Druckdifferenz
min. Querschnitt: 70 mm
Abgang: BAIO®, zugfester Losflansch
Öffnen/Schließen: 15 Umdrehungen
Entleerung: gemäß DIN EN 1074-6

Freistrom-UFH entsprechend EN 14339, DIN EN 1074 und DVGW W386
Klauenkupplung nach W386 für Standrohre nach DIN 14375-1

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
DN
RD
Anschluss
A
B
B1
 Medium Gewicht A-Text Merkliste
4900851001
 1) 80 1,00 Spitzende 1010 mm 420 mm 305 mm 44,80 kg
4900851251
 1) 80 1,25 Spitzende 1260 mm 420 mm 305 mm 46,00 kg
4900851501
 1) 80 1,50 Spitzende 1510 mm 420 mm 305 mm 48,00 kg
4900861001
   80 1,00 Flansch 1010 mm 420 mm 305 mm 47,00 kg
4900861251
   80 1,25 Flansch 1260 mm 420 mm 305 mm 49,00 kg
4900861501
   80 1,50 Flansch 1510 mm 420 mm 305 mm 51,00 kg
Zur Merkliste
1)
Bei Ausführung mit BAIO®-Spitzende ist eine Entriegelungssicherung (Best.-Nr. 529 000 0004) zu verwenden.

Sonderlängen auf Anfrage

Alternativ: Ausführung mit Steck-Deckel (werkseitige Montage) Best.-Nr.: 490.080.0520

Umfahrset/Sollbruchstelle (Best.-Nr. 490.080.0580)

Mehrpreis Saugentleerung (Best.-Nr.: 491.080.0505) bei Einbau im Grundwasserbereich

Auf Anfrage auch in der Version "Höhenverstellbar" oder als TELE-Hydrant erhältlich

Auf Anfrage auch mit stirnseitigem Abgang ( ZAK46, 1 1/2" oder 1 1/2" mit Dichtfläche ) erhältlich
