492-00

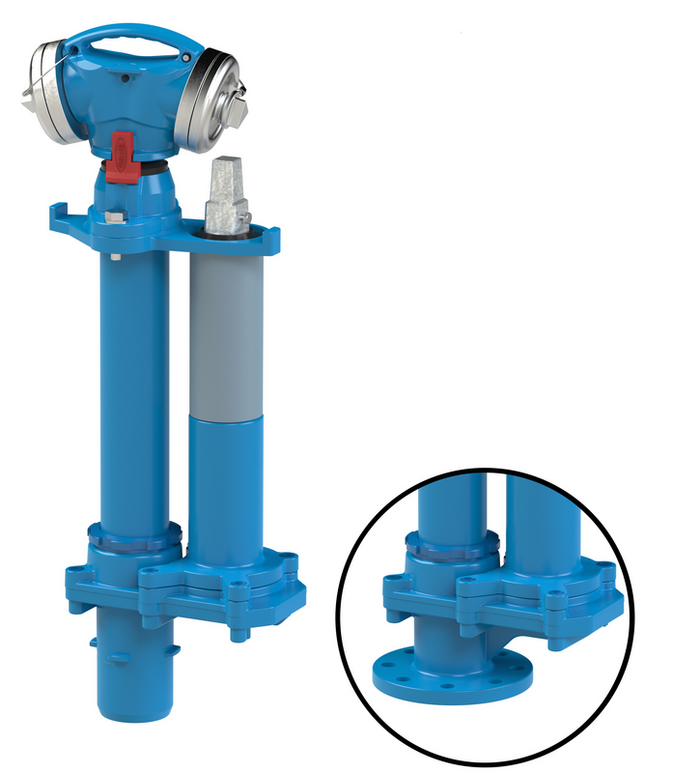

Tele-Hydrant®

Der Tele-Hydrant® ist eine Weiterentwicklung des Freistrom-Unterflurhydranten. Durch die besondere Konstruktion verbindet der Tele-Hydrant® die Vorteile der Über- und Unterflurhydranten. Beim Tele-Hydrant ist kein Standrohr für die Wasserentnahme erforderlich, da Standrohr und Hydrantenkopf in den Hydranten integriert sind. Dies ermöglicht einen schnellen und einfachen Zugriff bei Wasserbedarf.

Beim Tele-Hydrant®, wie auch beim Freistrom-Unterflurhydrant, ergeben sich in Offenstellung durch die Trennung von Betätigungs- und Mediumrohr wesentlich günstigere hydraulische Verhältnisse als bei Hydranten mit herkömmlicher Ventilkegelabsperrung. Die Absperrung erfolgt über eine Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird über Exzentermechanismus und Getriebe in einem Gehäuse, verschleißarm horizontal gegen feste metallische Anschläge bewegt.

Für die Nutzung des Tele-Hydranten® wird der Straßenkappendeckel entfernt und das integrierte Standrohr nach oben über das Niveau der Straßen- bzw. Geländeoberkante gezogen. Nach der Wasserentnahme kann das Standrohr wieder in die Kappe abgesenkt werden. Der Tele-Hydrant® ist somit in Bereichen mit erhöhtem Straßenverkehr und vor unbefugter Benutzung geschützt.

Hawle Tele-Hydrant® entsprechend EN 14339, DIN EN 1074 und DVGW W386 ( Storz- statt Klauenkupplung ).

Q bei 1 bar Druckdifferenz:
2 C = 143 m³/h, 2 B = 154 m³/h
Festkupplungen nach DIN 14317/14318
Abgang: BAIO® oder Flansch
Öffnen/Schließen: 15 Umdrehungen
Entleerung: gemäß DIN EN 1074-6
CE-Kennzeichnung nach EN 14339

Weiterlesen Reduzieren
Material: Gussbauteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Mediumrohr: nichtrostender Stahl, Hawle-Epoxy-Pulverbeschichtung
Spindel/Steckscheibe/Steckscheibenantrieb: nichtrostender Stahl
Schutzrohr: PP (Polypropylen)
Dichtungen: EPDM gemäß DVGW W 270
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

Der Tele-Hydrant® ist eine Weiterentwicklung des Freistrom-Unterflurhydranten. Durch die besondere Konstruktion verbindet der Tele-Hydrant® die Vorteile der Über- und Unterflurhydranten. Beim Tele-Hydrant ist kein Standrohr für die Wasserentnahme erforderlich, da Standrohr und Hydrantenkopf in den Hydranten integriert sind. Dies ermöglicht einen schnellen und einfachen Zugriff bei Wasserbedarf.

Beim Tele-Hydrant®, wie auch beim Freistrom-Unterflurhydrant, ergeben sich in Offenstellung durch die Trennung von Betätigungs- und Mediumrohr wesentlich günstigere hydraulische Verhältnisse als bei Hydranten mit herkömmlicher Ventilkegelabsperrung. Die Absperrung erfolgt über eine Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird über Exzentermechanismus und Getriebe in einem Gehäuse, verschleißarm horizontal gegen feste metallische Anschläge bewegt.

Für die Nutzung des Tele-Hydranten® wird der Straßenkappendeckel entfernt und das integrierte Standrohr nach oben über das Niveau der Straßen- bzw. Geländeoberkante gezogen. Nach der Wasserentnahme kann das Standrohr wieder in die Kappe abgesenkt werden. Der Tele-Hydrant® ist somit in Bereichen mit erhöhtem Straßenverkehr und vor unbefugter Benutzung geschützt.

Hawle Tele-Hydrant® entsprechend EN 14339, DIN EN 1074 und DVGW W386 ( Storz- statt Klauenkupplung ).

Q bei 1 bar Druckdifferenz:
2 C = 143 m³/h, 2 B = 154 m³/h
Festkupplungen nach DIN 14317/14318
Abgang: BAIO® oder Flansch
Öffnen/Schließen: 15 Umdrehungen
Entleerung: gemäß DIN EN 1074-6
CE-Kennzeichnung nach EN 14339

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
DN
RD
B-Abgang
C-Abgang
Anschluss
A
B
B1
D
H
H1
 Medium Gewicht A-Text Merkliste
4920801001
 2) 80 1,00 - 2 Spitzende DN 80 835 mm 280 mm 320 mm 200 mm 260 mm 1260 mm 35,00 kg
4920801251
 2) 80 1,25 - 2 Spitzende DN 80 1085 mm 280 mm 320 mm 200 mm 260 mm 1760 mm 39,00 kg
4920801501
 2) 80 1,50 - 2 Spitzende DN 80 1335 mm 280 mm 320 mm 200 mm 260 mm 2010 mm 43,00 kg
4920811001
 1) 80 1,00 - 2 Flansch DN 80 810 mm 280 mm 320 mm 200 mm 260 mm 1235 mm 38,00 kg
4920811251
 1) 80 1,25 - 2 Flansch DN 80 1060 mm 280 mm 320 mm 200 mm 260 mm 1735 mm 46,00 kg
4920811501
 1) 80 1,50 - 2 Flansch DN 80 1310 mm 280 mm 320 mm 200 mm 260 mm 1985 mm 48,00 kg
4924801001
 2) 80 1,00 2 - Spitzende DN 80 870 mm 280 mm 330 mm 200 mm 260 mm 1290 mm 39,00 kg
4924801251
 2) 80 1,25 2 - Spitzende DN 80 1120 mm 280 mm 330 mm 200 mm 260 mm 1790 mm 40,00 kg
4924801501
 2) 80 1,50 2 - Spitzende DN 80 1370 mm 280 mm 330 mm 200 mm 260 mm 2040 mm 46,00 kg
4924811001
 1) 80 1,00 2 - Flansch DN 80 820 mm 280 mm 330 mm 200 mm 260 mm 1240 mm 40,00 kg
4924811251
 1) 80 1,25 2 - Flansch DN 80 1070 mm 280 mm 330 mm 200 mm 260 mm 1740 mm 47,00 kg
4924811501
 1) 80 1,50 2 - Flansch DN 80 1320 mm 280 mm 330 mm 200 mm 260 mm 1990 mm 48,00 kg
Zur Merkliste
1)
mit Flanschanschluss DN 100 auf Anfrage
2)
Bei Ausführung mit BAIO-Spitzende ist eine Schmutz- und Verdrehsicherung (Best.-Nr. 490.080.0800) zu verwenden.

Sonderlängen auf Anfrage

Höhenverstellbare Version auf Anfrage.

Mehrpreis Saugentleerung (Best.-Nr.: 491.080.0505) bei Einbau im Grundwasserbereich
