- 1)
- Bei Ausführung mit BAIO®-Spitzende ist eine Schmutz- und Verdrehsicherung (Best.-Nr.: 490.080.0800) zu verwenden.
519-00

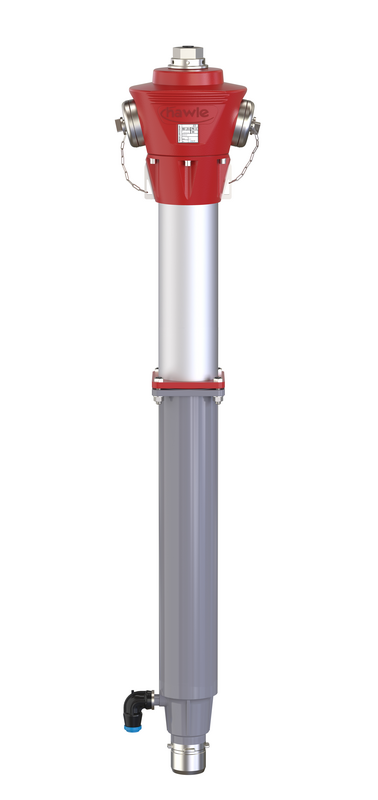

Überflurhydrant aus nichtrostendem Stahl mit Sollbruchstelle
| Material: |
Hydrantenkopf: seewasserbeständige Aluminiumlegierung, UV-beständig beschichtet Säule: dickwandiges Rohr aus nichtrostendem Stahl, mit einer Hawle Epoxy-Pulverbeschichtung bis zur Sollbruchstelle Betätigungsgestänge/Spindel: nichtrostender Stahl |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Hawle-Überflurhydranten werden aus-schließlich aus hochwertigen nichtrostenden Werkstoffen hergestellt. Die Materialwahl gewährleistet eine hohe Funktionalität und ein gleichbleibend gutes Aussehen bei allen Umweltsituationen (Salzstreuung, Industriegebiete, Küstenregionen).
Einen weiteren Vorteil bietet der Hydrantkopf. Dieser kann zur Ausrichtung der Abgänge, selbst im eingebauten Zustand, in jede Zwischenstellung von 0° bis 360° gebracht werden.
Die Sollbruchstelle gewährleistet, dass der geschlossene Hydrant im Umfahrfall dicht verschlossen bleibt. Ersatzschrauben zur raschen Wiederinstandsetzung befinden sich unter der Betätigungskappe. Die Ersatzschrauben sind mit einem maximalen Drehmoment von 60 Nm anzuziehen - Drehmomentschlüssel verwenden. Gemäß DVGW VP 325 ist der Hydrant so einzubauen, dass die Sollbruchstelle ca. 120 mm (+/- 80) über Geländeniveau zu liegen kommt.
Vorteile ergeben sich auch bei Lagerung, Transport und Einbau. Die verwendeten Materialien weisen ein vergleichsweise wesentlich geringeres Gewicht als herkömmliche Überflurhydranten aus Guss auf.
Die Durchflussmenge bei einem Differenzdruck von 1 bar liegt bei allen Hawle-Überflurhydranten über dem in der
EN 14384 geforderten Wert.
Hydrantkopf: rot, RAL 3003
Festkupplungen: nach DIN 14317/14318/14319
Abgang: Flansch gemäß EN 1092-2
Definierter Anschlag beim Öffnen und Schließen
Entleerung: gemäß DIN EN 1074-6
CE-Kennzeichnung nach EN 14384
|
Best.-Nr.
|
*) |
DN |
max. Betriebsdruck |
RD |
A-Abgang |
B-Abgang |
C-Abgang |
Anschluss |
h1 |
h2 |
h3 |
h4 |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5190801252
|
80 | Trinkwasser: 16 bar | 1,25 | - | 1 | 2 | Flansch DN 80 | 1000 mm | 800 mm | 425 mm | 2130 mm | 65,00 kg | ||||
|
5190801253
|
80 | Trinkwasser: 16 bar | 1,25 | - | 2 | - | Flansch DN 80 | 1000 mm | 800 mm | 2130 mm | 63,00 kg | |||||
|
5190801503
|
80 | Trinkwasser: 16 bar | 1,50 | - | 2 | - | Flansch DN 80 | 1000 mm | 800 mm | 2380 mm | 68,00 kg | |||||
|
5190811503
|
1) | 80 | Trinkwasser: 16 bar | 1,50 | - | 2 | - | Spitzende DN 80 | 1000 mm | 800 mm | 2512 mm | 67,00 kg | ||||
|
5191001003
|
100 | Trinkwasser: 16 bar | 1,00 | - | 2 | - | Flansch DN 100 | 1000 mm | 800 mm | 1880 mm | 62,00 kg | |||||
|
5191001253
|
100 | Trinkwasser: 16 bar | 1,25 | - | 2 | - | Flansch DN 100 | 1000 mm | 800 mm | 2130 mm | 66,00 kg | |||||
|
5191001502
|
100 | Trinkwasser: 16 bar | 1,50 | 1 | 2 | - | Flansch DN 100 | 1000 mm | 800 mm | 425 mm | 2380 mm | 72,00 kg |
-
Hydrantkopf in jeder gewünschten RAL-Farbe möglich - Preis auf Anfrage
-
Druckanzeige am Hydrantenkopf auf Anfrage gegen Aufpreis möglich
|
