536-01

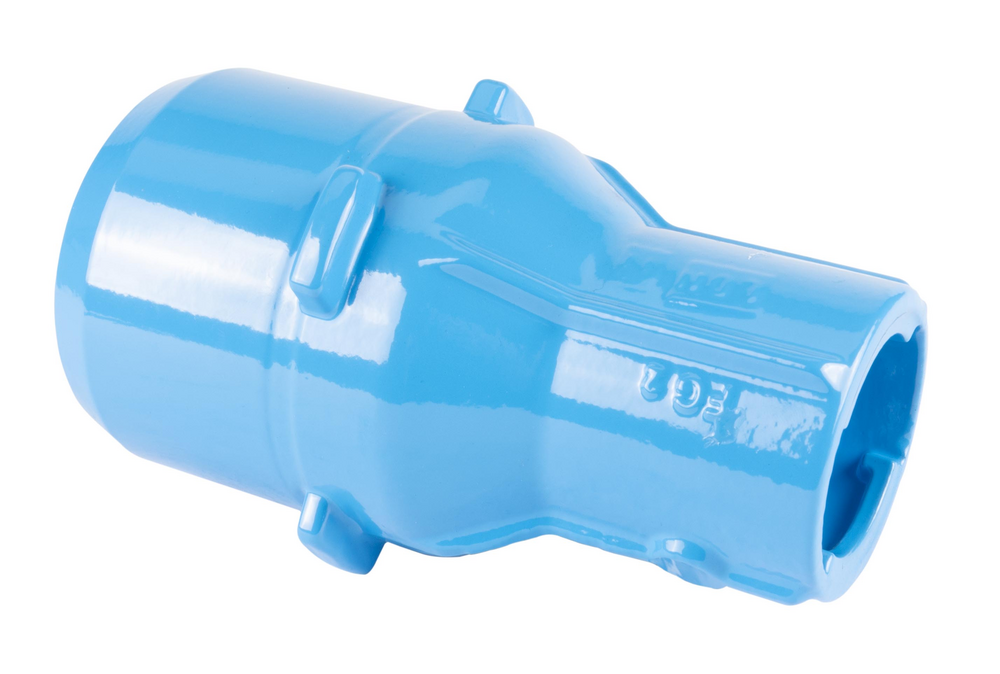

Übergangsstück BAIO® -Spitzende/ZAK® -Muffe
| Material: | GJS-400, Hawle-Epoxy-Pulverbeschichtung |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Gas: 10 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Gas / Abwasser |
Das Übergangsstück mit BAIO®-Spitzende und ZAK®-Muffe ermöglicht den formschlüssigen und korrosionsgeschützten Übergang von Armaturen und Formstücken mit BAIO®-Muffen (Hauptleitungen) auf Fittings und Schieber mit ZAK®-Spitzenden (Hausanschlussleitungen).
|
Best.-Nr.
|
DN |
Abgang ( O ) |
max. Betriebsdruck |
Abgang oben |
L |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
5360460800
|
80 | ZAK 46 | 16 bar | ZAK 46 | 176 mm | 115 mm | 115 mm | 2,30 kg | |||
|
5360690800
|
80 | ZAK 69 | 16 bar | 176 mm | 115 mm | 115 mm | 2,60 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Fittings |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - BAIO-Verlegeanleitung |
| Bedienungsanleitung - ZAK®-System |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 253-00 | Hausanschluss-Schieber mit ZAK®-Spitzende und ZAK-®Muffe |
| 437-00 | MMB-Schieber "E3" - System BAIO® |
| 451-00 | HSM-Schieber "E3" - System BAIO® |
| 536-00 | R-/RU-Stück (Reduzierstück) - System BAIO® |
| 616-00 | Steckfitting mit ZAK®-Spitzende |
| 616-01 | Steckfitting mit demontierbarem Konusring und ZAK®-Spitzende "Typ N" |
| 616-02 | Sanierungsfitting mit demontierbarem Konusring und ZAK®-Spitzende "Typ N" |
| 618-00 | ZAK®-PE-Ende |
