- 1)
- Nur für Trinkwasser, mit Entleerung
985-04

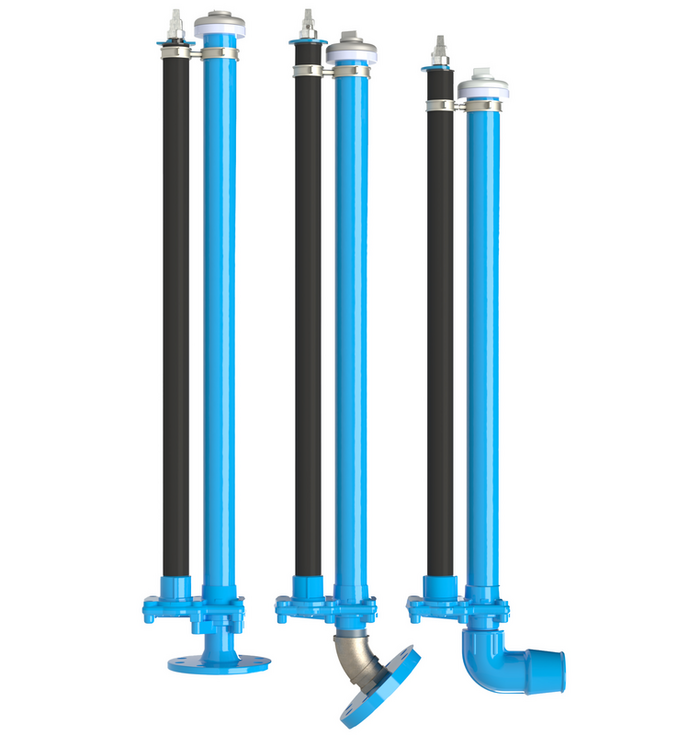

Spülarmatur für Abwasser und Trinkwasser
| Material: |
Gussbauteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung Mediumrohr: Stahl, Hawle-Epoxy-Pulverbeschichtung Spindel/Steckscheibe/Steckscheibenantrieb: nichtrostender Stahl Dichtungen: EPDM gemäß KTW-BWGL für Wasser / NBR für Abwasser |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Abwasser |
Über den freien Durchgang ermöglichen Hawle-Spülarmaturen ein problemloses Spülen von Druck-, Düker- oder Stichleitungen.
Durch die kompakte Bauweise der Spülarmatur kann auf aufwändige, wartungsintensive Schachtbauwerke verzichtet werden. Die Gefahren beim Begehen von Schächten werden somit vermieden.
Oberer Abgang:
C-Festkupplung nach DIN 14317
Unterer Abgang:
Flansch oder Winkel-Steckfitting 90° für PE-Rohre (DIN 8074 / EN 12201) und PE-X (DIN 16893) sowie auf Anfrage auch für PVC-Rohre (DIN EN ISO 1452-2).
Maximaler Durchgang: 36mm
Achtung: Spülarmatur mit Entleerungsfunktion für Trinkwasser sind nicht für den Einsatz im Abwasserbereich vorgesehen.
Wird die Spülarmatur für Trinkwasser im Grundwasserbereich eingesetzt, ist die Sonderausführung ohne Entleerung zu wählen.
|
Best.-Nr.
|
*) |
max. Betriebsdruck |
RD |
Abgang |
Anschluss |
H |
Bezeichnung |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
9858005010
|
16 bar | 1,00 | Storz C-Kupplung nach DIN 14317 | Flansch DN 50,45° | 750 mm | 13,00 kg | |||||
|
9858005012
|
16 bar | 1,25 | Stroz C-Kupplung nach DIN 14317 | Flansch DN 50,45° | 1000 mm | 14,70 kg | |||||
|
9858005015
|
16 bar | 1,50 | Storz C-Kupplung nach DIN 14317 | Flansch DN 50,45° | 1250 mm | 16,00 kg | |||||
|
9858005020
|
16 bar | 2,00 | Storz C-Kupplung nach DIN 14317 | Flansch DN 50,45° | 1750 mm | 18,00 kg | |||||
|
9858008010
|
16 bar | 1,00 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80,45° | 750 mm | 14,50 kg | |||||
|
9858008012
|
16 bar | 1,25 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80,45° | 1000 mm | 16,70 kg | |||||
|
9858008015
|
16 bar | 1,50 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80,45° | 1250 mm | 17,95 kg | |||||
|
9858008020
|
16 bar | 2,00 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80,45° | 1750 mm | 20,00 kg | |||||
|
9858105010
|
16 bar | 1,00 | Storz C-Kupplung nach DIN 14317 |
Flansch DN 50 | 800 mm | 12,50 kg | |||||
|
9858105012
|
16 bar | 1,25 | Storz C-Kupplung nach DIN 14317 | Flansch DN 50 | 1050 mm | 14,90 kg | |||||
|
9858105015
|
16 bar | 1,50 | Storz C-Kupplung nach DIN 14317 | Flansch DN 50 | 1300 mm | 16,10 kg | |||||
|
9858105020
|
16 bar | 2,00 | Storz C-Kupplung nach DIN 14317 | Flansch DN 50 | 1800 mm | 19,30 kg | |||||
|
9858108010
|
16 bar | 1,00 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80 | 800 mm | 14,60 kg | |||||
|
9858108012
|
16 bar | 1,25 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80 | 1050 mm | 16,50 kg | |||||
|
9858108015
|
16 bar | 1,50 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80 | 1300 mm | 17,90 kg | |||||
|
9858108020
|
16 bar | 2,00 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80 | 1800 mm | 20,90 kg | |||||
|
9858205008
|
16 bar | 0,80 | Storz C-Kupplung nach DIN 14317 | d63 / 90° | 675 mm | 12,00 kg | |||||
|
9858205010
|
16 bar | 1,00 | Storz C-Kupplung nach DIN 14317 | d63 / 90° | 875 mm | 13,50 kg | |||||
|
9858205012
|
16 bar | 1,25 | Storz C-Kupplung nach DIN 14317 | d63 / 90° | 1125 mm | 15,10 kg | |||||
|
9858205015
|
16 bar | 1,50 | Storz C-Kupplung nach DIN 14317 | d63 / 90° | 1375 mm | 16,60 kg | |||||
|
9858205020
|
16 bar | 2,00 | Storz C-Kupplung nach DIN 14317 | d63 / 90° | 1875 mm | 19,50 kg | |||||
|
9859005015
|
1) | 16 bar | 1,50 | Storz C-Kupplung nach DIN 14317 | Flansch DN 50,45° | 1250 mm | - | 16,00 kg | |||
|
9859008012
|
1) | 16 bar | 1,25 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80,45° | 1000 mm | 16,70 kg | ||||
|
9859105010
|
1) | 16 bar | 1,00 | Storz C-Kupplung nach DIN 14317 | Flansch DN 50 | 800 mm | 12,50 kg | ||||
|
9859105012
|
1) | 16 bar | 1,25 | Storz C-Kupplung nach DIN 14317 | Flansch DN 50 | 1050 mm | 14,90 kg | ||||
|
9859105015
|
1) | 16 bar | 1,50 | Storz C-Kupplung nach DIN 14317 | Flansch DN 50 | 1300 mm | 16,10 kg | ||||
|
9859108010
|
1) | 16 bar | 1,00 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80 | 800 mm | 14,60 kg | ||||
|
9859108012
|
1) | 16 bar | 1,25 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80 | 1050 mm | 16,50 kg | ||||
|
9859108015
|
1) | 16 bar | 1,50 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80 | 1300 mm | 17,90 kg | ||||
|
9859108020
|
1) | 16 bar | 2,00 | Storz C-Kupplung nach DIN 14317 | Flansch DN 80 | 1800 mm | 20,90 kg | ||||
|
9859205008
|
1) | 16 bar | 0,80 | Storz C-Kupplung nach DIN 14317 | d63 / 90° | 675 mm | 12,00 kg | ||||
|
9859205010
|
1) | 16 bar | 1,00 | Storz C-Kupplung nach DIN 14317 | d63 / 90° | 875 mm | 13,50 kg | ||||
|
9859205012
|
1) | 16 bar | 1,25 | Storz C-Kupplung nach DIN 14317 | d63 / 90° | 1125 mm | 15,10 kg | ||||
|
9859205015
|
1) | 16 bar | 1,50 | Storz C-Kupplung nach DIN 14317 | d63 / 90° | 1375 mm | 16,60 kg |
-
Sonderlängen auf Anfrage
-
Sonderausführung mit Außengewinde 2" statt C-Kupplung auf Anfrage.
-
Sonderausführung Trinkwasser ohne Entleerung auf Anfrage.
|
