Ausführung PN 25 auf Anfrage.
-
Fließrichtung von oben nach unten auf Anfrage.
-
Auf Anfrage, optional werkseitig montierter Probehahn an der Ausgangsseite des Regelventils zum Entleeren der Ablassleitung erhältlich.
014-07

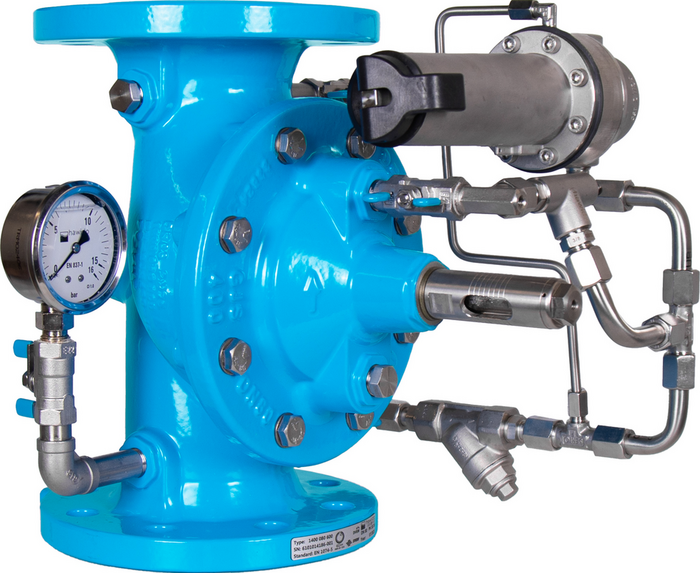

Sicherheits-/Druckhalteventil in senkrechter Einbaulage
| Material: |
Gehäuseteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung Steuerleitung: nichtrostender Stahl Membranen, Dichtungen: EPDM gemäß KTW-BWGL für Wasser Steuerventil: nichtrostender Stahl Baulänge: Grundreihe 1 nach DIN EN 558-1 Flanschanschlussmaße: gemäß EN 1092 |
|---|---|
| Max. Betriebsdruck: | 16 bar |
| Medium | Trinkwasser |
Der Ablass- bzw. Haltedruck beim Sicherheits-/Druckhalteventil ist stufenlos zwischen 1,5 - 12 bar über das Steuerventil einstellbar. Übermäßiger Netzdruck wird durch schnelles Öffnen des Hauptventils entlastet. Um Druckschläge zu vermeiden, ist die Schließgeschwindigkeit über das Drosselrückschlagventil einstellbar.
Verwendung:
- Sicherheitsventil für senkrechte Einbaulage
- Fließrichtung von unten nach oben
- Schutz eines Netzes vor Überdruck (Sicherheitsventil)
- Halten des eingestellten Netzdruckes im vorgelagerten Rohrnetz (Druckhalteventil)
Mindesteingangsdruck: 1 bar
Mindestdruckdifferenz zwischen Ein- und Ausgangsdruck: 1 bar
Für die Dimensionierung bitten wir um folgende Angaben:
- Durchfluss (max.)
- Eingangsdruck (P1-seitig)
- Haltedruck bzw. Ablassdruck (p1-seitig)
- Nachdruck / Gegendruck (p2-seitig)
Bestandteile:
1: Hauptventil
2: Kugelhahn (A, B, C)
3: Filter
4: Blende
5: Drosselrückschlagventil
6: Steuerventil
7: Manometer mit Kugelhahn
8: Optischer Stellungsanzeiger mit Entleerungsschraube (Option: Elektrischer Stellungsanzeiger, Öffnungsbegrenzer)
|
Best.-Nr.
|
DN |
max. Betriebsdruck |
PN |
L |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|
|
140004016
|
40 | Trinkwasser: 16 bar | 10/16 | 200 mm | 13,00 kg | |||
|
140005016
|
50 | Trinkwasser: 16 bar | 10/16 | 230 mm | 16,00 kg | |||
|
140006516
|
65 | Trinkwasser: 16 bar | 10/16 | 290 mm | 21,00 kg | |||
|
140008016
|
80 | Trinkwasser: 16 bar | 10/16 | 310 mm | 27,00 kg | |||
|
140010016
|
100 | Trinkwasser: 16 bar | 10/16 | 350 mm | 35,00 kg | |||
|
140012516
|
125 | Trinkwasser: 16 bar | 10/16 | 400 mm | 52,00 kg | |||
|
140015016
|
Trinkwasser: 16 bar | 61,00 kg |
|
