Preise inkl. werkseitig montierter BAIO®-Lippen-Dichtung (BLD®) für Wasser
-
Bei Anschluss von PE- oder PVC-Rohren Mehrpreis für GKS-Dichtung beachten.
-
Bei Verwendung im Gasbereich Mehrpreis für Gasdichtung beachten.
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
359-00

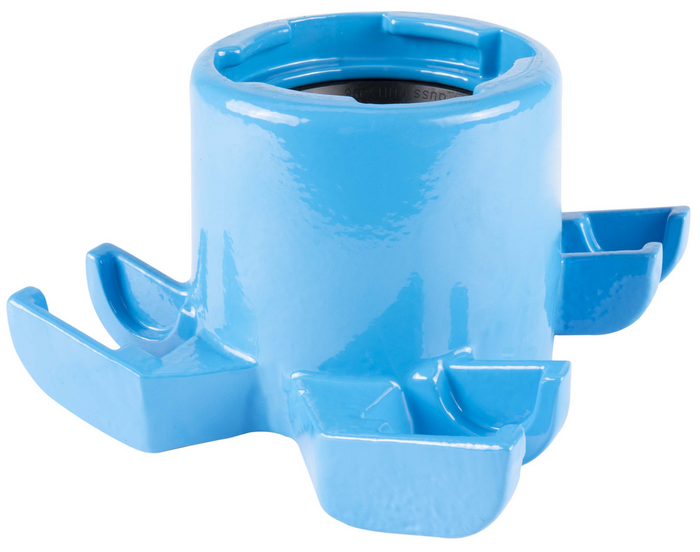

Doppelbügel-Anbohrschelle mit BAIO®-Muffe
| Material: |
GJS-400, Hawle-Epoxy-Pulverbeschichtung Dichtung: EPDM gemäß KTW-BWGL für Wasser bzw. NBR für Gas |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Gas: 5 bar Trinkwasser: 16 bar Gas: 1 bar (nur PVC) |
| Medium | Trinkwasser / Gas / Abwasser |
Doppelbügel-Anbohrschellen mit BAIO®-Doppelfunktionsmuffe sind für die Montage auf Guss- Stahl- und AZ-Rohren von
DN 150 - DN 500 zu verwenden.
Die Anpassung an das Hauptrohr erfolgt über je zwei Haltebügel (Best.-Nr. 310-00, 310-00G oder Best.-Nr. 311-00, 311-01, 311-02, 311-03) und einer Satteldichtung (Best.-Nr. 317-00, 317-00G) entsprechend der Nennweite des Hauptrohres.
Der BAIO®-Muffen-Abgang (DN 80) dient zur formschlüssigen Einbindung von Armaturen und Formstücke mit BAIO®-Spitzende
(DN 80).
Bei Einbindung als Hydranten oder Be- und Entlüftungsgarnituren ist eine Schmutz- und Verdrehsicherung (Best.-Nr. 490-05) erforderlich.
Dichtungen für Medium Wasser:
Gussrohre: BLD®-Dichtung (Standard)
PE-/PVC-Rohre: GKS-Dichtung (Best.-Nr. 529-01)
Dichtungen für Medium Gas:
Gussrohr-Dichtung Gas (Best.-Nr. 529-03G)
GKS-Dichtung Gas (Best.-Nr. 529-01G) (PVC-Rohr 1 bar)
Max. Bohrungsdurchmesser: 75 mm
|
Best.-Nr.
|
*) |
max. Betriebsdruck |
max. Bohrung |
Abgang |
L |
B |
H |
für Rohrart |
Rohrart |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3591500000
|
1) | 16 bar | 75 mm | BAIO®-Muffe, DN 80 | 130 mm | 200 mm | 200 mm | Guss|Stahl|AZ | Guss|Stahl|AZ | 7,30 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - BAIO-Verlegeanleitung |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 309-00 | Niro-Bügel - verstellbar |
| 310-00 | Hawle-Bügel (Haltestück) - voll vulkanisiert |
| 310-00G | Hawle Bügel (Haltestück) voll vulkanisiert |
| 311-00 | Hawle-Bügel (Haltestück) - nichtrostender Stahl |
| 311-01 | Hawle-Bügel (Haltestück) für ZMU-Rohre |
| 311-02 | Hawle-Bügel (Haltestück) für AZ-Rohre, Breite 90 mm |
| 311-03 | Hawle-Universalbügel |
| 317-00 | Satteldichtung für Doppelbügelschellen mit Innengewinde 2 ½", 3" oder Flansch DN 80 |
| 529-01 | GKS-Dichtung (Guss-Kunststoff) - System BAIO® |
| 529-01G | GKS-Dichtung (Guss-Kunststoff) für Gas - System BAIO® |
| 529-03 | Gussrohr-Dichtung für Gas |
