411-00

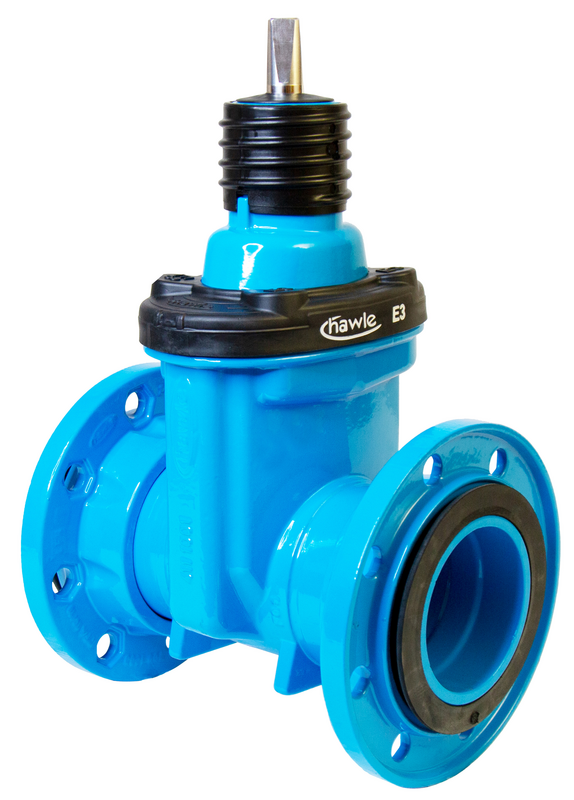

Tausch-Schieber "E2" und "E3", Baul├Ąnge Grundreihe 15 nach DIN EN 558-1

Hawle-Tausch-Schieber mit zugfestem Losflansch-System eignen sich neben der Verwendung f├╝r Neubauma├čnahmen vor allem f├╝r den Austausch bestehender Armaturen.

Die Flachdichtungen sind bereits in den Konus-Dichtungen enthalten. Somit entf├Ąllt das Aufkeilen zwischen den Flanschen.

Das Losflansch-System bietet zudem Vorteile bei der Lagerung. Die Flansche k├Ânnen schnell und einfach von PN 10 auf PN 16 oder umgekehrt getauscht werden. Die Losflansche sind in Schieberl├Ąngsrichtung beweglich und bis zu 360┬░ drehbar. Neben der eigentlichen Aufgabe als Absperrarmatur, dient der Tausch-Schieber ├╝ber das integrierte Losflansch-System zudem als Ausbaust├╝ck (kein zus├Ątzliches Ausbaust├╝ck erforderlich).

Nennweitenabh├Ąngig ist der Tausch-Schieber pro Seite um 20 - 50 mm k├╝rzbar. Hinweis: Bei K├╝rzung des Schiebers geht die Zugsicherheit verloren.

Die Bet├Ątigung kann ├╝ber Handrad, Einbaugarnitur oder motorisierte Drehantriebe (ab DN 50, auf Anfrage) erfolgen.

Flanschanschlussma├če: gem├Ą├č EN 1092-2

Baul├Ąnge:
Grundreihe 15 nach DIN EN 558-1

Material: Geh├Ąuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gem├Ą├č DVGW W 270 f├╝r Wasser
Dichtungen: EPDM gem├Ą├č DVGW W 270 f├╝r Wasser
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser
Best.-Nr.
*)
DN

PN

Ausf├╝hrung/
Abgang

L

H
Medium Gewicht A-Text 3D Merkliste
4110400000
  40 10|16 Typ E2 240 mm 200 mm 8,46 kg
4110500003
  50 10/16 Typ E3
250 mm 235 mm 12,00 kg
4110650003
  65 10/16 Typ E3 270 mm 305 mm 18,10 kg
4110800003
1) 80 10/16 Typ E3 280 mm 315 mm 20,40 kg
4111000003
  100 10/16 Typ E3 300 mm 345 mm 26,00 kg
4111250003
  125 10/16 Typ E3 325 mm 420 mm 41,50 kg
4111500003
  150 10/16 Typ E3 350 mm 435 mm 47,00 kg
4112000003
  200 10 Typ E3 400 mm 540 mm 72,50 kg
4112000063
  200 16 Typ E3 400 mm 540 mm 72,00 kg
4112500001
  250 10 Typ E2 450 mm 670 mm 102,00 kg
4112500061
  250 16 Typ E2 450 mm 670 mm 102,00 kg
4113000003
  300 10 Typ E3 500 mm 735 mm 164,00 kg
4113000063
  300 16 Typ E3 500 mm 735 mm 164,00 kg
4114000001
  400 10 Typ E2 600 mm 974 mm 302,00 kg
4114000061
  400 16 Typ E2 600 mm 974 mm 300,00 kg
Zur Merkliste
1)
Besonderer Vorteil bei 4-Loch Flanschen (alte Norm): Losflansch ist drehbar.

Losflansche mit Sonderbohrung auf Anfrage
