519-03

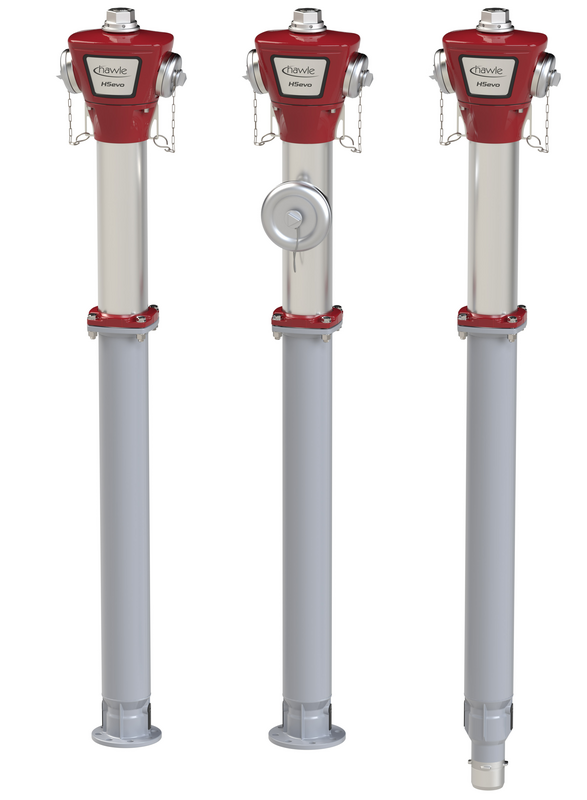

Hawle Überflurhydrant H5evo® aus nichtrostendem Stahl mit Sollbruchstelle

Der Hawle Überflurhydrant H5evo® ermöglicht aufgrund seines strömungsoptimierten Kopfdesigns, bei gleichzeitig geringem Druckverlust, den Einsatz überall dort, wo große Löschwassermengen benötigt werden. Beim Hawle Überflurhydrant H5evo® übernimmt ein Absperrkegel mit PUR-Beschichtung die Absperrfunktion. Die PUR-Beschichtung des Absperrkegels schützt den
Hydranten vor Beschädigung durch abrasive Stoffe im Trinkwasser.

Der Hawle Überflurhydrant H5evo® besitzt einen definierten Anschlag beim Öffnen und Schließen. Wird der Hawle Überflurhydrant H5evo® geöffnet, bewegt sich der Absperrkörper nach oben, verschließt zunächst die Entleerungsbohrungen und öffnet anschließend den Durchgang. Wasser steigt auf und strömt um den Absperrkörper herum nach oben. Beim Schließvorgang wird der Absperrkörper in die untere Anschlagposition bewegt bis der Durchgang vollständig abgesperrt ist. Nach 15 Umdrehungen kann das Restwasser, welches sich nach dem Schließvorgang noch im Hydrant befindet, über die Entleerungsöffnungen durch das Sickerelement in das Erdreich abfließen. Der integrierte Steinfang am Absperrkegel des Hydranten verhindert Schäden durch Steine und andere Fremdkörper am Absperrelement. Eine zuverlässige Absperrfunktion ist
somit dauerhaft sichergestellt. Standrohr und Hydrantkopf sind auch nach dem Einbau unabhängig voneinander jeweils um 360° drehbar.

Abgang: Flansch, BAIO®-Spitzende
Der Hawle Überflurhydrant H5evo® ist serienmäßig mit einer Sollbruchstelle ausgestattet. Die Sollbruchstelle gewährleistet, dass der geschlossene Hydrant im Umfahrfall dicht verschlossen bleibt. Vier Ersatzschrauben im Hydrantkopf
ermöglichen eine schnelle und einfache Instandsetzung. Der Hawle Überflurhydrant H5evo® ist gegen im Trinkwasserbereich
zugelassene Desinfektionsmittel korrosionsbeständig. Der Hawle Überflurhydrant H5evo® wird ausschließlich aus
hochwertigen nichtrostenden Werkstoffen hergestellt. Die Beschichtung der unteren Hydrantsäule bzw. bis zur Sollbruchstelle dient als zusätzlicher Schutz. Die Materialwahl gewährleistet eine hohe Funktionalität sowie ein gleichbleibend gutes Aussehen über die gesamte Lebensdauer. Die Durchflussmenge bei einem Differenzdruck von 1 bar
liegt bei allen Hawle-Überflurhydranten über dem in der EN 14384 geforderten Wert.

Weiterlesen Reduzieren
Material: Hydrantenkopf: GJS-400, UV-beständig beschichtet, rot RAL 3003
Säule: nichtrostender Stahl mit Epoxy-Pulverbeschichtung bis zur Sollbruchstelle
Betätigungsgestänge/Spindel: nichtrostender Stahl
Absperrkegel: TPU/Grivory
Spindelhalter: nichtrostender Stahl
Dichtungen: EPDM/PUR gemäß UBA-KTW-BWGL
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

Der Hawle Überflurhydrant H5evo® ermöglicht aufgrund seines strömungsoptimierten Kopfdesigns, bei gleichzeitig geringem Druckverlust, den Einsatz überall dort, wo große Löschwassermengen benötigt werden. Beim Hawle Überflurhydrant H5evo® übernimmt ein Absperrkegel mit PUR-Beschichtung die Absperrfunktion. Die PUR-Beschichtung des Absperrkegels schützt den
Hydranten vor Beschädigung durch abrasive Stoffe im Trinkwasser.

Der Hawle Überflurhydrant H5evo® besitzt einen definierten Anschlag beim Öffnen und Schließen. Wird der Hawle Überflurhydrant H5evo® geöffnet, bewegt sich der Absperrkörper nach oben, verschließt zunächst die Entleerungsbohrungen und öffnet anschließend den Durchgang. Wasser steigt auf und strömt um den Absperrkörper herum nach oben. Beim Schließvorgang wird der Absperrkörper in die untere Anschlagposition bewegt bis der Durchgang vollständig abgesperrt ist. Nach 15 Umdrehungen kann das Restwasser, welches sich nach dem Schließvorgang noch im Hydrant befindet, über die Entleerungsöffnungen durch das Sickerelement in das Erdreich abfließen. Der integrierte Steinfang am Absperrkegel des Hydranten verhindert Schäden durch Steine und andere Fremdkörper am Absperrelement. Eine zuverlässige Absperrfunktion ist
somit dauerhaft sichergestellt. Standrohr und Hydrantkopf sind auch nach dem Einbau unabhängig voneinander jeweils um 360° drehbar.

Abgang: Flansch, BAIO®-Spitzende
Der Hawle Überflurhydrant H5evo® ist serienmäßig mit einer Sollbruchstelle ausgestattet. Die Sollbruchstelle gewährleistet, dass der geschlossene Hydrant im Umfahrfall dicht verschlossen bleibt. Vier Ersatzschrauben im Hydrantkopf
ermöglichen eine schnelle und einfache Instandsetzung. Der Hawle Überflurhydrant H5evo® ist gegen im Trinkwasserbereich
zugelassene Desinfektionsmittel korrosionsbeständig. Der Hawle Überflurhydrant H5evo® wird ausschließlich aus
hochwertigen nichtrostenden Werkstoffen hergestellt. Die Beschichtung der unteren Hydrantsäule bzw. bis zur Sollbruchstelle dient als zusätzlicher Schutz. Die Materialwahl gewährleistet eine hohe Funktionalität sowie ein gleichbleibend gutes Aussehen über die gesamte Lebensdauer. Die Durchflussmenge bei einem Differenzdruck von 1 bar
liegt bei allen Hawle-Überflurhydranten über dem in der EN 14384 geforderten Wert.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
DN
max.
Betriebsdruck
RD
B-Abgang
A-Abgang
Anschluss
C-Abgang
h1
h2
h4
h3
 Medium Gewicht A-Text Merkliste
5190800110
   80 Trinkwasser: 16 bar 1,00 2   Flansch DN 80   1000 mm 820 mm 1852 mm   0,00 kg
5190800112
   80 Trinkwasser: 16 bar 1,25 2   Flansch DN 80   1000 mm 820 mm 2102 mm   0,00 kg
5190800115
   80 Trinkwasser: 16 bar 1,50 2   Flansch DN 80   1000 mm 820 mm 2352 mm   0,00 kg
5190800210
   80 Trinkwasser: 16 bar 1,00 1   Flansch DN 80 2 1000 mm 820 mm 1852 mm 327 mm 0,00 kg
5190800212
   80 Trinkwasser: 16 bar 1,25 1   Flansch DN 80 2 1000 mm 820 mm 2102 mm 327 mm 0,00 kg
5190800215
   80 Trinkwasser: 16 bar 1,50 1   Flansch DN 80 2 1000 mm 820 mm 2352 mm 327 mm 0,00 kg
5190810110
 1) 80 Trinkwasser: 16 bar 1,00 2   Spitzende DN 80   1000 mm 820 mm 1993 mm   0,00 kg
5190810112
 1) 80 Trinkwasser: 16 bar 1,25 2   Spitzende DN 80   1000 mm 820 mm 2243 mm   0,00 kg
5190810115
 1) 80 Trinkwasser: 16 bar 1,50 2   Spitzende DN 80   1000 mm 820 mm 2493 mm   0,00 kg
5191000110
   100 Trinkwasser: 16 bar 1,00 2   Flansch DN 100   1000 mm 820 mm 1852 mm   0,00 kg
5191000112
   100 Trinkwasser: 16 bar 1,25 2   Flansch DN 100   1000 mm 820 mm 2102 mm   0,00 kg
5191000115
   100 Trinkwasser: 16 bar 1,50 2   Flansch DN 100   1000 mm 820 mm 2352 mm   0,00 kg
5191000210
 2) 100 Trinkwasser: 16 bar 1,00 2 1 Flansch DN 100   1000 mm 820 mm 1852 mm 327 mm 0,00 kg
5191000212
 2) 100 Trinkwasser: 16 bar 1,25 2 1 Flansch DN 100   1000 mm 820 mm 2102 mm 327 mm 0,00 kg
5191000215
 2) 100 Trinkwasser: 16 bar 1,50 2 1 Flansch DN 100   1000 mm 820 mm 2352 mm 327 mm 0,00 kg
Zur Merkliste
1)
Bei Ausführung mit BAIO®-Spitzende ist eine Schmutz- und Verdrehsicherung (Best. Nr.: 490.080.0800) zu verwenden.
2)
Passender Absperrschieber für A-Abgang Best.Nr.: 518.900.1000. Preis auf Anfrage.

Hydrantkopf in jeder gewünschten RAL-Farbe möglich - Preis auf Anfrage.

Druckanzeige am Hydrantkopf möglich - Preis auf Anfrage.

Seewasserausführung auf Anfrage.
