- BAIO®-Muffe DN 150/d 180: inklusive GKS-Dichtung für den Anschluss von PE-Rohren D 180 oder in Verbindung mit BAIO®-HSM-Schieber DN 150/d 180 (Best.-Nr. 451 150 1803)
542-00

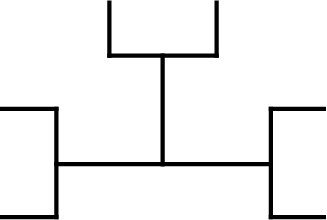

MMB-Stück - System BAIO®
| Material: |
GJS-400, Hawle-Epoxy-Pulverbeschichtung Dichtung: EPDM gemäß KTW-BWGL für Wasser, NBR für Gas |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Gas: 16 bar Trinkwasser: 16 bar Gas: 1 bar (nur PVC) |
| Medium | Trinkwasser / Gas / Abwasser |

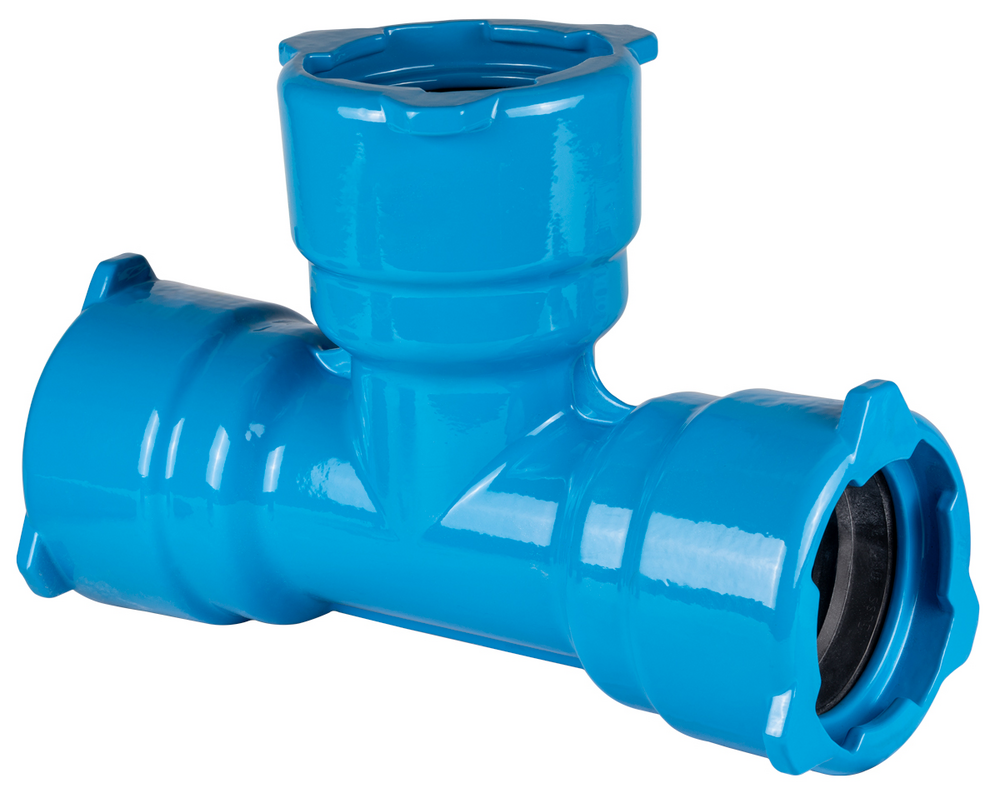

MMB-Stück mit allseitiger BAIO®-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO®-Spitzenden und für den Anschluss von Guss,- Stahl-, PE- und PVC-Rohren.
Bei Verwendung des seitlichen Abgangs DN 80 im vertikalen Einbau (z.B. für Hydranten, Be- und Entlüftungsgarnituren oder Formstücken) mit BAIO®-Spitzende, ist die Schmutz- und Verdrehsicherung (Best.-Nr. 490-05) zu verwenden.
Dichtungen für Medium Wasser:
Gussrohre: BLD®-Dichtung (Standard)
PE-/PVC-Rohre: GKS-Dichtung Best.-Nr. 529-01
Dichtungen für Medium Gas:
Gussrohr-Dichtung Gas Best.-Nr. 529-03G bzw. GKS-Dichtung Gas Best.-Nr. 529-01G (PVC-Rohr, 1 bar)
|
Best.-Nr.
|
*) |
DN1 |
DN2 |
max. Betriebsdruck |
L |
B |
H |
für Rohrart |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5420800800
|
80 | 80 | Abwasser: 16 bar|Trinkwasser: 16 bar | 380 mm | 151 mm | 190 mm | Guss|PE|PVC|Stahl | 13,30 kg | ||||
|
5421000800
|
100 | 80 | Abwasser: 16 bar|Trinkwasser: 16 bar | 410 mm | 172 mm | 200 mm | Guss|PE|PVC|Stahl | 16,80 kg | ||||
|
5421001000
|
100 | 100 | Abwasser: 16 bar|Trinkwasser: 16 bar | 420 mm | 172 mm | 215 mm | Guss|PE|PVC|Stahl | 17,50 kg | ||||
|
5421250800
|
125 | 80 | Abwasser: 16 bar|Trinkwasser: 16 bar | 410 mm | 196 mm | 210 mm | Guss|PE|PVC|Stahl | 18,50 kg | ||||
|
5421251000
|
125 | 100 | Abwasser: 16 bar|Trinkwasser: 16 bar | 435 mm | 196 mm | 230 mm | Guss|PE|PVC|Stahl | 22,00 kg | ||||
|
5421251250
|
125 | 125 | Abwasser: 16 bar|Trinkwasser: 16 bar | 465 mm | 196 mm | 230 mm | Guss|PE|PVC|Stahl | 23,60 kg | ||||
|
5421500800
|
150 | 80 | Abwasser: 16 bar|Trinkwasser: 16 bar | 415 mm | 212 mm | 225 mm | Guss|PE|PVC|Stahl | 22,10 kg | ||||
|
5421501000
|
150 | 100 | Abwasser: 16 bar|Trinkwasser: 16 bar | 495 mm | 212 mm | 235 mm | Guss|PE|PVC|Stahl | 25,35 kg | ||||
|
5421501250
|
150 | 125 | Abwasser: 16 bar|Trinkwasser: 16 bar | 450 mm | 212 mm | 240 mm | Guss|PE|PVC|Stahl | 25,00 kg | ||||
|
5421501500
|
150 | 150 | Abwasser: 16 bar|Trinkwasser: 16 bar | 500 mm | 212 mm | 250 mm | Guss|PE|PVC|Stahl | 27,40 kg | ||||
|
5421501800
|
1) | 150 | 150/d180 | Abwasser: 16 bar|Trinkwasser: 16 bar | 500 mm | 223 mm | 250 mm | Guss|PE|PVC|Stahl | 28,00 kg | |||
|
5421801500
|
1) | 150/d180 | 150 | Abwasser: 16 bar|Trinkwasser: 16 bar | 500 mm | 223 mm | 250 mm | Guss|PE|PVC|Stahl | 29,00 kg | |||
|
5421801800
|
1) | 150/d180 | 150/d180 | Abwasser: 16 bar|Trinkwasser: 16 bar | 500 mm | 223 mm | 250 mm | Guss|PE|PVC|Stahl | 29,50 kg | |||
|
5422000800
|
200 | 80 | Abwasser: 16 bar|Trinkwasser: 16 bar | 460 mm | 272 mm | 250 mm | Guss|PE|PVC|Stahl | 33,10 kg | ||||
|
5422001000
|
200 | 100 | Abwasser: 16 bar|Trinkwasser: 16 bar | 485 mm | 272 mm | 265 mm | Guss|PE|PVC|Stahl | 34,20 kg | ||||
|
5422001250
|
200 | 125 | Abwasser: 16 bar|Trinkwasser: 16 bar | 510 mm | 272 mm | 280 mm | Guss|PE|PVC|Stahl | 37,00 kg | ||||
|
5422001500
|
200 | 150 | Abwasser: 16 bar|Trinkwasser: 16 bar | 540 mm | 272 mm | 275 mm | Guss|PE|PVC|Stahl | 39,00 kg | ||||
|
5422001800
|
1) | 200 | 150/d180 | Abwasser: 16 bar|Trinkwasser: 16 bar | 540 mm | 272 mm | 273 mm | Guss|PE|PVC|Stahl | 38,00 kg | |||
|
5422002000
|
200 | 200 | Abwasser: 16 bar|Trinkwasser: 16 bar | 600 mm | 272 mm | 300 mm | Guss|PE|PVC|Stahl | 44,00 kg | ||||
|
5422500800
|
250 | 80 | Abwasser: 16 bar|Trinkwasser: 16 bar | 552 mm | 326 mm | 277 mm | Guss|PE|PVC|Stahl | 48,00 kg | ||||
|
5422501000
|
250 | 100 | Abwasser: 16 bar|Trinkwasser: 16 bar | 572 mm | 326 mm | 303 mm | Guss|PE|PVC|Stahl | 49,00 kg | ||||
|
5422501500
|
250 | 150 | Abwasser: 16 bar|Trinkwasser: 16 bar | 641 mm | 326 mm | 314 mm | Guss|PE|PVC|Stahl | 65,00 kg | ||||
|
5422502000
|
250 | 200 | Abwasser: 16 bar|Trinkwasser: 16 bar | 694 mm | 326 mm | 339 mm | Guss|PE|PVC|Stahl | 66,50 kg | ||||
|
5422502500
|
250 | 250 | Abwasser: 16 bar|Trinkwasser: 16 bar | 747 mm | 326 mm | 376 mm | Guss|PE|PVC|Stahl | 71,10 kg | ||||
|
5423000800
|
300 | 80 | Abwasser: 16 bar|Trinkwasser: 16 bar | 614 mm | 384 mm | 328 mm | Guss|PE|PVC|Stahl | 65,00 kg | ||||
|
5423001000
|
300 | 100 | Abwasser: 16 bar|Trinkwasser: 16 bar | 614 mm | 384 mm | 328 mm | Guss|PE|PVC|Stahl | 65,00 kg | ||||
|
5423001500
|
300 | 150 | Abwasser: 16 bar|Trinkwasser: 16 bar | 678 mm | 384 mm | 339 mm | Guss|PE|PVC|Stahl | 78,00 kg | ||||
|
5423002000
|
300 | 200 | Abwasser: 16 bar|Trinkwasser: 16 bar | 738 mm | 384 mm | 379 mm | Guss|PE|PVC|Stahl | 78,00 kg | ||||
|
5423003000
|
300 | 300 | Abwasser: 16 bar|Trinkwasser: 16 bar | 844 mm | 384 mm | 425 mm | Guss|PE|PVC|Stahl | 101,00 kg |
-
Preise inkl. werkseitig montierter BAIO®-Lippen-Dichtung (BLD®) für Wasser (Achtung: Hinweis zur GKS-Dichtung für d 180 beachten)
-
Bei Anschluss von PE- oder PVC-Rohren Mehrpreis für GKS-Dichtung beachten.
-
Bei Verwendung im Gasbereich Mehrpreis für Gasdichtung beachten.
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
-
Stahlrohre nur mit Gussrohr-Außendurchmesser verwendbar
|
